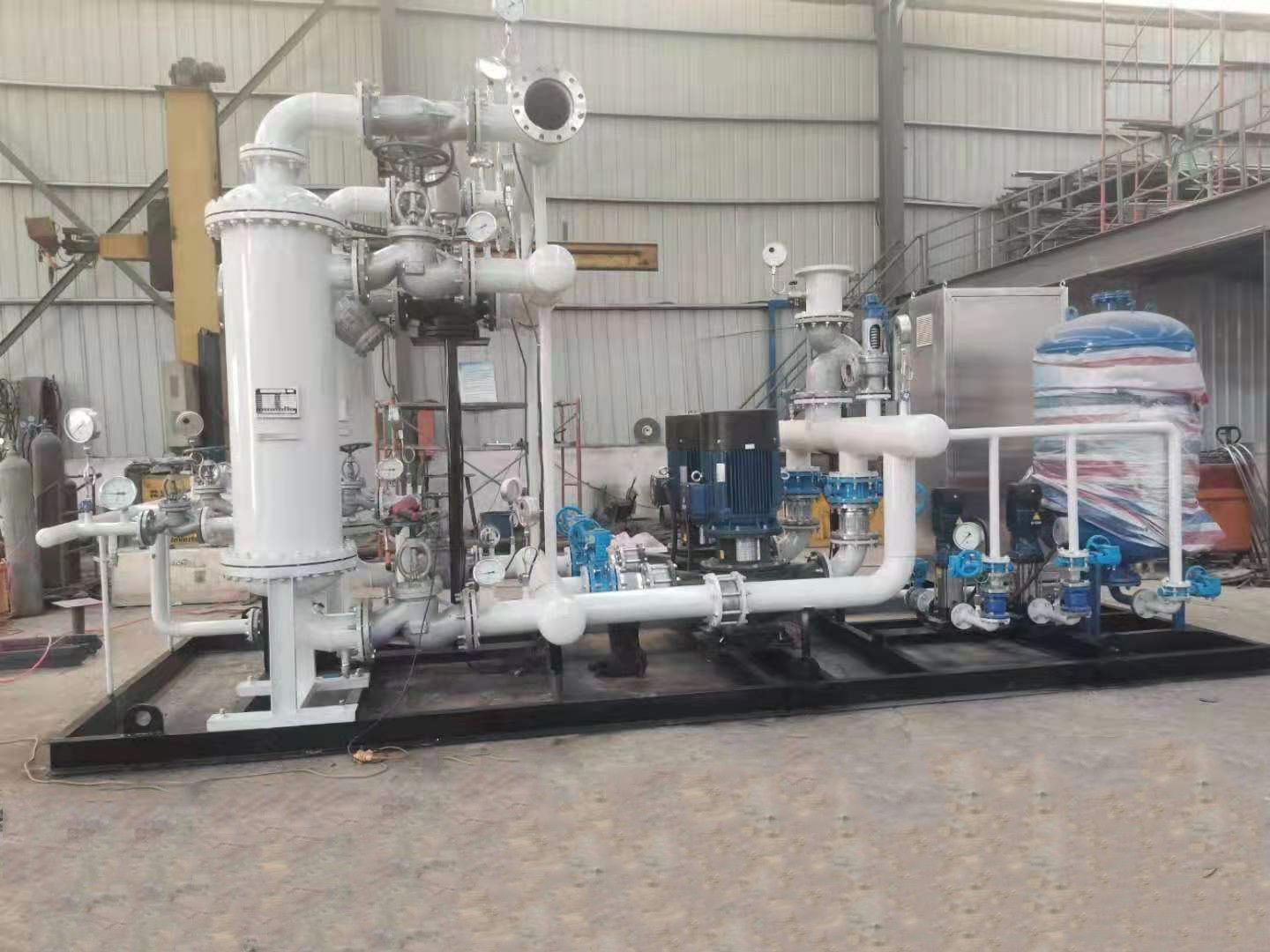

一、總則，換熱站顧名思義是熱力集中交換的地方，主要組成部分有：分汽缸、換熱機組、水箱三大件組成；換熱機組又由換熱器、循環泵、溫控閥、補水泵、控制柜組成；主要用于采暖、生活熱水和中央空調，長江以北地區比較普遍，主要用于商業廣場、寫字樓、酒店、醫院、高檔小區等。由于換熱機組具有整體布局合理、結構緊湊、設計匹配性強、檢修方便等等優點。

二、采暖換熱站原理

1、熱源主要有蒸汽、熱水兩種。屬于一次熱源。

2、原理：換熱站是有供熱公司通過市政管道把蒸汽（熱水）輸送到換熱站的分汽缸，在通過分汽缸輸送到每套換熱機組作為換熱機組的一次熱源，熱水做為一次熱源時需要回流到供熱中心，形成一個閉式循環，持續供熱。蒸汽在經過板式換熱機組后轉化為能凝水排放或者收集至水箱使用。換熱機組的低溫水由水箱通過補水機組輸送至換熱機組和一次熱源蒸汽（熱水）進行換熱后，輸送至末端用戶使用，再由循環泵把系統的水進行循環，穩定在一個溫度（可調）位置上；電控柜采集二次供水出口的溫度控制循環泵工作和一次熱網溫控閥的閉合，達到控制二次側溫度的要求，通過收集二次側壓力數據控制補水泵的休眠和運行，給二次側系統補水，是系統壓力穩定。

三、設計采暖換熱站所需數據以及設計理念（以蒸汽作為熱源為例描述）

1、熱源，確定蒸汽的壓力和溫度，一般分為過熱蒸汽和飽和蒸汽，壓力過高或溫度過高需采用減溫減壓措施，常規采用非接觸模式，即電子減壓方式，在通過減溫器進行減溫，減溫水采用二次換熱循環水作為冷源進行減溫，可以達到節能二部浪費蒸汽能源的目的，直至達到換熱器所需要承受的溫度和壓力。當然也有文丘里減溫減壓方式，如果采用文丘里減溫減壓模式，必須配備軟化水供給減溫水，同時控制點比較多，我個人建議（心得）推薦非接觸模式。

2、換熱器的選用：換熱器有很多種形式，螺紋管式、板式、釬焊式、激光半焊式等，每個換熱器的特點是，螺紋管式耐受高溫高壓、需進行監檢、如有堵塞或損壞拆卸內部不方便；板式體積小、結構緊湊、傳熱系數高，拆卸方便，可增減容量；釬焊式是傳熱系數高、耐受一定的壓力溫度、不能拆開內部；激光半焊式，耐受一定的溫度，耐受高壓，傳熱系數高，拆卸放標，可以增減容量，確定是價格高，目前主要進口，國內還沒成熟生產，綜上所述建議采用板式和螺紋管式均可。

3、循環泵、補水泵選用及要求：循環泵的揚程、流量依據參數匹配要準，主要原則是流量等于或留大于要求流量，一般是只能大于1.1的系數，揚程與流量的曲線圖與要求參數誤差不要太大；補水泵的流量選擇為循環流量的3-6%左右，揚程需高于采暖點的1.1系數。

4、控制柜：控制柜是節能運行的重要指標之一，要求控制溫度準確，必須為比例性調節，根據末端負荷的變化而變化、同時恒定壓力，誤差小，可依據富華變化而變化流量，設置監控運行參數，做到以數據為依據。

5、負荷參數，需提供采暖面積，所在的區域、氣候特點、采暖建筑物的高度、布局、區域劃分、末端的形式即暖氣片還是風機盤管等。

6、參數設計；根據所取得的參數，依據相關暖通設計手冊，依據設計經驗、調試操作經驗、制造施工經驗；進行設計、討論、校對程序，完成后出圖，設計人員以及校對人員簽字確認。

四、設計熱水換熱站所需數據以及設計理念（以蒸汽作為熱源為例描述）

1、熱源，確定蒸汽的壓力和溫度，一般分為過熱蒸汽和飽和蒸汽，壓力過高或溫度過高需采用減溫減壓措施，常規采用非接觸模式，即電子減壓方式，在通過減溫器進行減溫，減溫水采用二次換熱循環水作為冷源進行減溫，可以達到節能二部浪費蒸汽能源的目的，直至達到換熱器所需要承受的溫度和壓力。

2、換熱器的選用：換熱器有很多種形式，容積式、螺紋管式、板式、釬焊式、激光半焊式等，每個換熱器的特點是，容積式換熱器能夠儲存水量，可以時水溫恒定并儲存用于高峰用水，耐受高溫，可以不采用減溫熱源的蒸汽，螺紋管式耐受高溫高壓、需進行監檢、如有堵塞或損壞拆卸內部不方便；板式體積小、結構緊湊、傳熱系數高，拆卸方便，可增減容量；釬焊式是傳熱系數高、耐受一定的壓力溫度、不能拆開內部；激光半焊式，耐受一定的溫度，耐受高壓，傳熱系數高，拆卸放標，可以增減容量，確定是價格高，目前主要進口，國內還沒成熟生產，綜上所述建議容積式換熱器或用板式加壓力儲存水罐均可（容積式可以不減溫、板式需配置減溫減壓）。

3、循環泵、補水泵選用及要求：循環泵的揚程、流量可以喧囂，它的目的只是把管路中的循環水拖回加熱，讓用戶打開水龍頭3秒出熱水，所以揚程較小，流量較??；補水泵的流量選擇為計算負荷所需的熱水流量，揚程需高于1.1系數。

4、控制柜：控制柜是節能運行的重要指標之一，要求控制溫度準確，必須為比例性調節，根據末端負荷的變化而變化、同時恒定壓力，誤差小，可依據富華變化而變化流量，設置監控運行參數，做到以數據為依據。

5、負荷參數，需提供用戶數量，所在的區域、氣候特點、采暖建筑物的高度、布局、區域劃分、末端的形式即暖氣片還是風機盤管等。

6、參數設計；根據所取得的參數，依據相關暖通設計手冊，依據設計經驗、調試操作經驗、制造施工經驗；進行設計、討論、校對程序，完成后出圖，設計人員以及校對人員簽字確認。
